สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
กลับมาพบกันในทุกๆ วันเสาร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ถาม-ตอบชวนสนุก” กันนะครับ
โดยที่ในวันนี้ประเด็นที่ผมได้เลือกนำเอามาตั้งเป็นคำถามประจำสัปดาห์นั้นจะมีความเกี่ยวข้องกันกับเรื่อง ความรู้ดีๆ เรื่องวิศวกรรมงานฐานราก งานดินและเสาเข็ม ที่ผมได้ทำการโพสต์ถึงในสัปดาห์ที่ผ่านมาและก็เหมือนเช่นเคยผมคงจะต้องออกตัวอีกครั้งหนึ่งว่า คำถามประจำสัปดาห์นี้สุดแสนจะง่ายมากๆๆๆๆๆๆๆๆๆ โดยที่โจทย์ในวันนี้ก็คือ

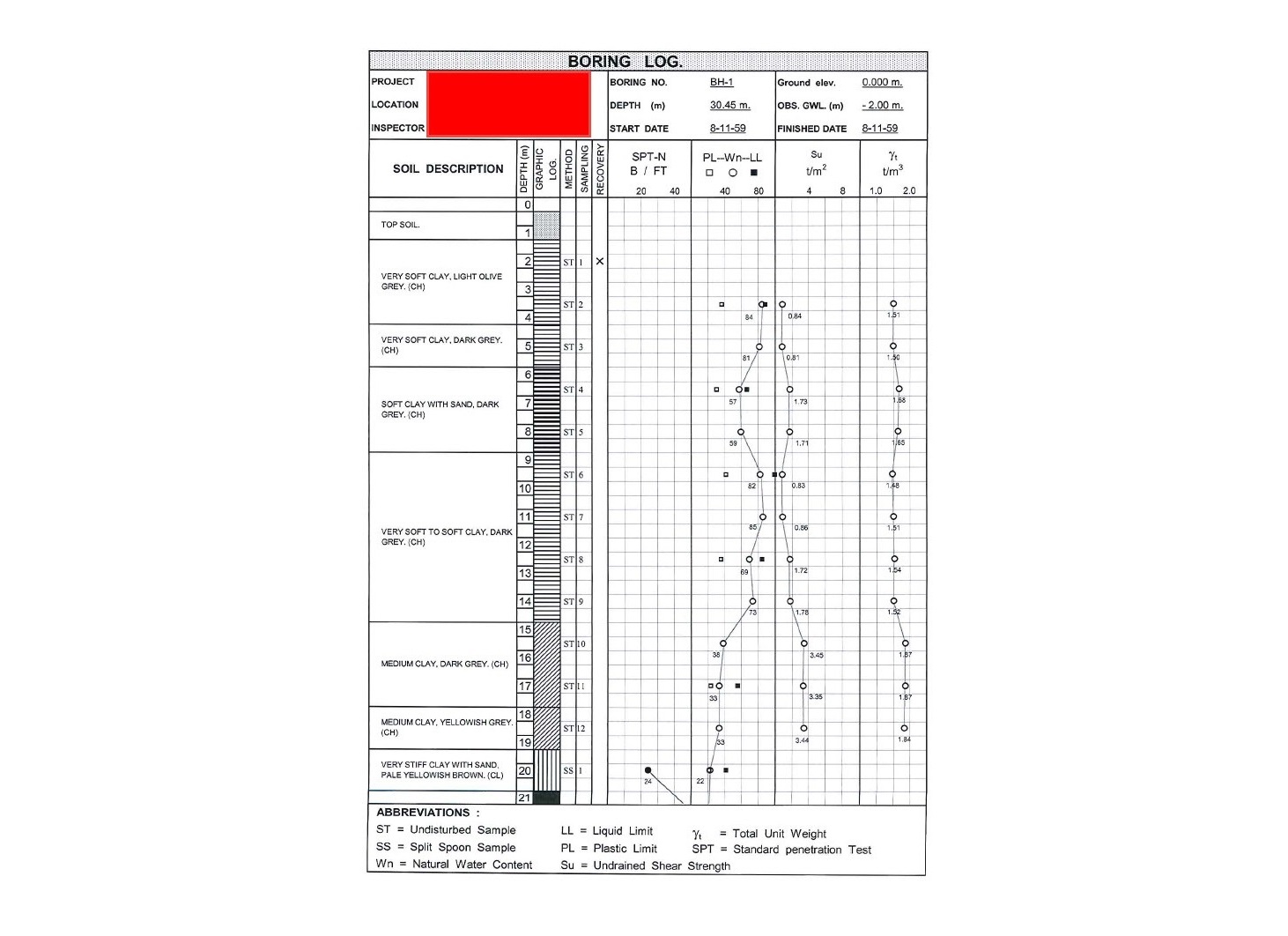

ในรูปทั้งสองที่ผมได้แนบมาในโพสต์ๆ นี้จะแสดงให้เห็นถึงผลที่ได้จากการทำการทดสอบดินหรือ SOIL BORING TEST จากในสถานที่ก่อสร้างจริงแห่งหนึ่งในเขตกรุงเทพมหานครฯ หากทางเจ้าของโครงการนั้นมีความต้องการที่จะทำการก่อสร้างพื้นเพื่อที่จะใช้เป็นที่จอดรถแบบถาวรของโรงงานของเค้าโดยที่ข้อกำหนดที่ได้รับมาก็คือ โครงสร้างพื้นนี้ไม่ควรที่จะเกิดการทรุดตัวที่มากจนเกินไปเพราะเมื่อเวลาผ่านไปทางเจ้าของโครงการไม่ต้องการที่จะสิ้นเปลืองค่าใช้จ่ายในการซ่อมแซมหรือดูแลรักษาโครงสร้างพื้นนี้เท่าใดนัก ซึ่งในสถานที่ก่อสร้างแห่งนี้ดินจะมีลักษณะของการรับน้ำหนักทั่วๆ ไปเท่านั้นและจะไม่เกิดกรณีของดินที่มีคุณสมบัติพิเศษอื่นๆ ด้วยน่ะครับ
ดังนั้นคำถามง่ายๆ ในวันนี้ก็คือ หากเพื่อนๆ ต้องทำหน้าที่เป็นผู้ออกแบบงานวิศวกรรมโครงสร้างในโครงการก่อสร้างแห่งนี้ เพื่อนๆ จะทำการกำหนดให้โครงสร้างพื้นนี้เป็น พื้นวางบนดิน หรือ SLAB ON GRADE ที่วางตัวอยู่บนดินโดยตรงหรือเป็น พื้นวางบนโครงสร้าง หรือ SLAB ON STRUCTURE ที่วางตัวอยู่บนโครงสร้างเสาเข็มดีครับ ?
ทั้งนี้เพื่อนๆ ยังสามารถที่จะให้เหตุผลต่างๆ หรือ อาจจะทำการสเก็ตช์ภาพประกอบคำตอบเพื่อใช้อธิบายเพิ่มเติมได้ แล้วยังไงวันพรุ่งนี้ผมจะขออนุญาตมาทำการเฉลยคำถามข้อนี้ให้แก่เพื่อนๆ ทุกคนได้รับทราบพร้อมๆ กันนะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันเสาร์
#ถามตอบชวนสนุก
#ปัญหาการพิจารณาเรื่องดินว่ามีโอกาสจะเกิดการทรุดตัวหรือไม่
ADMIN JAMES DEAN
คำตอบ
เป็นอย่างไรกันบ้างเอ่ย หากเพื่อนๆ ได้มีโอกาสย้อนกลับไปอ่านโพสต์ของผมเมื่อวันพฤหัสบดีที่ผ่านมาก็จะเห็นได้ว่าคำถามข้อนี้นั้นง่ายมากๆ เลยใช่มั้ย ดังนั้นเรามาทำการคำนวณหาว่า ในฐานะของผู้ออกแบบเราจะเลือกทำการออกแบบแก้ไขฐานรากต้นนี้อย่างไรกันดี จึงจะทำให้ประหยัดค่าใช้จ่ายในการก่อสร้างมากที่สุด รวมถึงสามารถที่จะก่อสร้างได้โดยง่ายและที่สำคัญก็คือมีความถูกต้องตามหลักการทางด้านวิศวกรรมโครงสร้างไปพร้อมๆ กันนะครับ
ก่อนอื่นเรามาทบทวนความรู้จากโพสต์ของผมเมื่อวันพฤหัสบดีกันสักเล็กน้อยนั่นก็คือ ผมได้ทำการอธิบายกับเพื่อนๆ ไปว่า หากดินในสถานที่ก่อสร้างของเรานั้นมีลักษณะของการรับน้ำหนักแบบทั่วๆ ไปเท่านั้นและจะไม่เกิดกรณีของดินที่มีคุณสมบัติพิเศษอื่นๆ เราจะสามารถประมาณการออกมาได้ว่า ดินของเรานั้นจะมีโอกาสที่จะเกิดการทรุดตัวได้มากหรือน้อยเพียงใดโดยทำการประเมินได้จากผลการทดสอบดินโดยจะสามารถทำการพิจารณาได้จาก
(1) ค่าอัตราส่วนของน้ำในดิน หรือ WATER CONTENT
(2) ค่าหน่วยแรงเฉือนแบบไม่ระบายน้ำ หรือ UNDRAINED SHEAR STRENGTH
เรามาเริ่มต้นกันที่ค่าอัตราส่วนของน้ำในดินกันก่อน ทั้งนี้หลักการในการพิจารณาจากค่าๆ นี้จะทำได้ค่อนข้างง่ายเลยนั่นก็คือ ทำการพิจารณาว่าค่าเฉลี่ยของ ค่าอัตราส่วนของน้ำในดิน ของชั้นดินตั้งแต่ระดับผิวดินลึกลงไปจนถึงที่ระดับดินประมาณ 10 เมตร นั้นจะมีค่าเฉลี่ยอยู่ที่มากกว่าหรือเท่ากับร้อยละ 80 ใช่หรือไม่ หากว่าคำตอบคือ ใช่ นั่นก็หมายความว่าดินก็จะมีโอกาสที่จะเกิดการทรุดตัวได้อย่างรวดเร็วและก็มากด้วยแต่หากว่าดินภายในระดับความลึกดังกล่าวนั้นมีค่าเฉลี่ยอยู่ที่น้อยกว่าร้อยละ 80 แต่ก็ยังมากกว่าหรือเท่ากับร้อยละ 50 แล้วละก็ ดินก็จะมีโอกาสที่จะเกิดการทรุดตัวได้อยู่แต่ก็จะค่อยๆ เกิดแบบช้าๆ แบบค่อยเป็นค่อยไป สุดท้ายหากว่าดินภายในระดับความลึกดังกล่าวนั้นมีค่าเฉลี่ยอยู่ที่น้อยกว่าร้อยละ 50 แล้วละก็ ดินก็จะมีโอกาสที่จะเกิดการทรุดตัวที่น้อยมากๆ เลยละครับ
นอกจากจะทำการพิจารณาถึง ค่าอัตราส่วนของน้ำในดิน แล้วเพื่อให้เกิดความมั่นใจเพิ่มขึ้นไปอีกระดับหนึ่ง เราจึงควรที่จะต้องทำการพิจารณาถึงค่าหน่วยแรงเฉือนแบบไม่ระบายน้ำด้วย โดยเรามาทบทวนกันกับส่วนที่มีความเกี่ยวข้องกันกับค่าหน่วยแรงเฉือนแบบไม่ระบายน้ำที่เราอาจจะเรียกแทนว่าค่า Su ก็ได้ ทั้งนี้หากจะทำการสรุปหลักการง่ายๆ ที่สามารถนำมาใช้ในการประเมินว่าดินในสถานที่ใดสถานที่หนึ่งนั้นจะมีโอกาสที่จะเกิดการทรุดตัวได้มากหรือน้อยเพียงใดก็คือ ทำการตรวจสอบจากผลการทดสอบดินของชั้นดินตั้งแต่ระดับผิวดินลึกลงไปจนถึงที่ระดับดินประมาณ 10 เมตร นั้นมีค่าเฉลี่ยมีผลออกมาเป็น ดินเหนียวอ่อนมาก หรือ VERY SOFT CLAY ซึ่งก็คือค่า Su ที่มีค่าน้อยกว่าหรือเท่ากับ 1.25 ตัน/ตร.ม ซึ่งหากจะเทียบออกมาเป็นค่า qu ก็ได้ ซึ่งก็จะมีค่า qu ที่น้อยกว่าหรือเท่ากับ 2.50 ตัน/ตร.ม หรืออาจจะดีขึ้นมาหน่อยก็คือค่าเฉลี่ยมีผลออกมาเป็น ดินเหนียวอ่อน หรือ SOFT CLAY ซึ่งก็คือค่า Su นั้นจะมีค่าที่มากกว่า 1.25 ตัน/ตร.ม แต่ก็ยังน้อยกว่าหรือเท่ากับ 2.50 ตัน/ตร.ม ซึ่งหากจะเทียบออกมาเป็นค่า qu ก็ได้ ซึ่งก็จะมีค่า qu ที่มากกว่า 2.50 ตัน/ตร.ม แต่ก็ยังน้อยกว่าหรือเท่ากับ 5.00 ตัน/ตร.ม ใช่หรือไม่ หากว่าใช่ นั่นก็หมายความว่าดินก็จะมีโอกาสที่จะเกิดค่าการทรุดตัวได้มากแต่หากว่าดินภายในระดับความลึกดังกล่าวนั้นมีค่าเฉลี่ยมีผลออกมาเป็น ดินเหนียวปานกลาง หรือ MEDIUM CLAY ซึ่งก็คือค่า Su นั้นมีค่าที่มากกว่า 2.5 ตัน/ตร.ม ขึ้นไป ซึ่งหากจะเทียบออกมาเป็นค่า qu ก็ได้ ซึ่งก็จะมีค่า qu ที่มากกว่า 5.00 ตัน/ตร.ม แล้วละก็ ดินก็จะมีโอกาสที่จะเกิดค่าการทรุดตัวที่ค่อนข้างจะน้อยนั่นเองครับ
ดังนั้นหากเราจะเริ่มต้นทำการพิจารณาจากค่าอัตราส่วนของน้ำในดินของชั้นดินที่แสดงอยู่ในแผนภูมิการทดสอบดินในรูปตั้งแต่ระดับผิวดินลึกลงไปจนถึงที่ระดับดินประมาณ 10 เมตร นั้นจะมีค่าเฉลี่ยอยู่ที่ประมาณร้อยละ
Wn = ( 84 + 81 + 57 + 59 +82 ) / 5
Wn = 72.6
ซึ่งค่าอัตราส่วนของน้ำในดินเท่ากับร้อยละ 72.6 นั้นถือได้ว่ามีความเข้าใกล้เกณฑ์ของค่าอัตราส่วนของน้ำในดินร้อยละ 80 ที่ผมได้อธิบายไปแล้วก่อนหน้านี้มากๆ เลย ดังนั้นสำหรับการพิจารณาค่าอัตราส่วนของน้ำในดินเราอาจจะสามารถสรุปได้เลยว่า ดินบริเวณนี้จะมีโอกาสที่จะเกิดการทรุดตัวได้อย่างรวดเร็วและก็มากด้วย แต่ สักครู่นะ อย่างที่ผมได้เรียนไปว่า เพื่อให้เกิดความมั่นใจเพิ่มขึ้นไปอีก เราจึงควรที่จะต้องทำการพิจารณาถึงค่าหน่วยแรงเฉือนแบบไม่ระบายน้ำด้วย ดังนั้นเมื่อเราทำการพิจารณาจากค่าหน่วยแรงเฉือนแบบไม่ระบายน้ำของชั้นดินที่แสดงอยู่ในแผนภูมิการทดสอบดินในรูปตั้งแต่ระดับผิวดินลึกลงไปจนถึงที่ระดับดินประมาณ 10 เมตร นั้นจะมีค่าเฉลี่ยอยู่ที่
Su = ( 0.84 + 0.81 + 1.73 + 1.71 + 0.83 ) / 5
Su = 1.18 T/M^(2)
ซึ่งเมื่อพิจารณาจากค่าหน่วยแรงเฉือนแบบไม่ระบายน้ำของชั้นดินแล้วก็จะพบว่า หากค่า Su ของชั้นดินตั้งแต่ระดับผิวดินลึกลงไปจนถึงที่ระดับดินประมาณ 10 เมตร นั้นมีค่าเฉลี่ยมีผลออกมาที่มีค่าน้อยกว่าหรือเท่ากับ 1.25 ตัน/ตร.ม แสดงว่า ดินนั้นๆ จะมีสภาพเป็น ดินเหนียวอ่อนมาก หรือ VERY SOFT CLAY และนั่นก็หมายความว่า ดินในโครงการก่อสร้างของเราก็จะมีโอกาสที่จะเกิดค่าการทรุดตัวได้สูงมากๆ เลยนะครับ
จะเห็นได้ว่าผลสรุปที่ออกมาจากการพิจารณาค่าหน่วยแรงเฉือนแบบไม่ระบายน้ำของชั้นดินดังกล่าวก็จะออกมามีความสอดคล้องกันกับการพิจารณาจากค่าอัตราส่วนของน้ำในดินและผลจากตารางแสดงลักษณะของชั้นดินเช่นเดียวกันเลย ดังนั้นเราก็สามารถที่จะสรุปได้เลยว่า ไม่ควรที่กำหนดให้โครงสร้างพื้นๆ นี้ให้เป็น พื้นวางบนดินที่วางตัวอยู่บนดินโดยตรงแต่ควรที่จะก่อสร้างเป็น พื้นวางบนโครงสร้าง ที่วางตัวอยู่บนโครงสร้างเสาเข็มนั่นเองนะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันอาทิตย์
#ถามตอบชวนสนุก
#ตอบปัญหาการพิจารณาเรื่องดินว่ามีโอกาสจะเกิดการทรุดตัวหรือไม่
ADMIN JAMES DEAN
