สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

ในทุกๆ วันศุกร์ (แห่งชาติ) แบบนี้ ผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะได้มาพูดคุยและเสวนากันถึงหัวข้อ “ฝากคำถาม-เราจะมาตอบให้” นะครับ

เมื่อสัปดาห์ก่อนผมได้ทำการอธิบายเกี่ยวกับเรื่อง ค่าตัวคูณลดกำลัง หรือ REDUCTION FACTOR ซึ่งก็คือค่า Ø ในมาตรฐานการออกแบบของฝั่งอเมริกา หรือ ACI318 ให้กับเพื่อนๆ ไปแล้ว ซึ่งในตอนแรกเลยผมก็มีความตั้งใจที่จะพูดถึงมาตรฐานการออกแบบของฝั่งอังกฤษ หรือ BS8110 ด้วยแต่มีเหตุผลบางประการที่ผมเลือกที่จะไม่พูดถึงมาตรฐานการออกแบบดังกล่าว เช่น (1) ผมเป็นวิศวกรที่เติบโตและศึกษาในประเทศไทยมาโดยตลอด ทำให้ตำรับตำราต่างๆ ที่ใช้ในการเรียนรวมถึงที่ผมได้ศึกษาและหยิบยกมาอ้างอิงส่วนใหญ่ก็ยังคงเป็นการอ้างอิงมาจากฝั่งอเมริกาเป็นหลัก ซึ่งถามว่าผมชื่นชอบมาตรฐานการออกแบบของฝั่งอังกฤษหรือไม่ ผมก็ต้องขออนุญาตเรียนตามตรงว่า ชอบนะเพราะสำหรับในบางเรื่องบางราวแล้วมาตรฐานการออกแบบของฝั่งอังกฤษนั้นอธิบายและได้ให้รายละเอียดต่างๆ ไว้ครบถ้วนและมีมากกว่ามาตรฐานการออกแบบของฝั่งอเมริกาด้วยซ้ำไป (2) สืบเนื่องจากข้อที่ (1) เนื่องด้วยผมมีความความคุ้นเคยในมาตรฐานการออกแบบของฝั่งอเมริกาทำให้ผมต้องยอมรับตามตรงว่า ผมไม่มีความเชี่ยวชาญถึงขนาดที่จะนำเอามาตรฐานการออกแบบของฝั่งอังกฤษมาพูดถึงได้ถนัดถนี่มากนัก ทั้งๆ ที่เอาเข้าจริงๆ โดยส่วนตัวแล้วผมมีความสนใจเกี่ยวกับมาตรฐานการออกแบบของฝั่งอังกฤษค่อนข้างที่จะมากนะ

ซึ่งผมทราบว่าวิธีในการใช้ค่าตัวคูณลดกำลังของมาตรฐานการออกแบบของฝั่งอังกฤษนั้นจะมีความแตกต่างออกไปจากมาตรฐานการออกแบบของฝั่งอเมริกานั่นก็คือ วิธีการให้ ค่าสัดส่วนความปลอดภัย หรือ SAFETY FACTOR ของวัสดุคอนกรีตและวัสดุเหล็กเสริมแยกออกจากกันอย่างชัดเจน สำหรับคอนกรีตก็จะมีการใช้งานค่าสัดส่วนความปลอดภัยเท่ากับ 1.5 และ สำหรับเหล็กเสริมก็จะมีการใช้งานค่าสัดส่วนความปลอดภัยเท่ากับ 1.15 ซึ่งผมมองว่าทั้งสองมาตรฐานนี้จะมีวิธีและแนวคิดในการสร้างมาตรฐานการออกแบบที่มีความแตกต่างกันออกไป ดังนั้นสำหรับผมแล้วหากผมไม่มีความถนัดในเรื่องใดมากเพียงพอ ผมก็จะไม่ทำการแสดงความคิดเห็นในเรื่องนั้นในเชิงลึก เป็นต้นนะครับ

ซึ่งจากประสบการณ์ตรงของผมๆ พบว่าถึงแม้วิธีและแนวทางในการคำนวณของมาตรฐานการออกแบบทั้งสองนี้จะมีความแตกต่างกันแต่สุดท้ายแล้วผลจากการคำนวณก็จะออกมามีความใกล้เคียง ไม่ได้แตกต่างกันมากมายอะไรนักนะ ดังนั้นเพื่อเป็นการยืนยันถึงเรื่องนี้ในวันนี้ผมจะมาทำการคำนวณเปรียบเทียบให้ดูว่า หากผมทำการออกแบบหน้าตัดสำหรับโครงสร้างที่ต้องทำหน้าที่ในการรับแรงดัดโดยอาศัยวิธีการตาม ACI318 เปรียบเทียบกับ BS8110 ผลจะออกมาเป็นอย่างไรให้เพื่อนๆ ได้รับชมกันนะครับ

ก่อนอื่นผมขออนุญาตเริ่มต้นจากการตั้งปัญหาขึ้นมาก่อนก็แล้วกันนะ ผมสมมติว่าผมจะต้องทำการออกแบบโครงสร้างที่ต้องทำหน้าที่ในการรับแรงดัดซึ่งคานจะมีขนาดของความกว้างเท่ากับ 200 MM และมีความลึกเท่ากับ 400 MM ซึ่งผมก็จะทำการสมมติให้หน้าตัดของโครงสร้างนี้มีค่าความลึกประสิทธิผลเท่ากับ 350 MM ทั้งนี้เราจะใช้วัสดุเหล็กเสริมที่มีกำลังดึงที่จุดคราก หรือ fy มีค่าเท่ากับ 4000 KSC และใช้วัสดุคอนกรีตที่มีค่ากำลังอัดประลัยของคอนกรีตจากตัวอย่างรูปทรงกระบอกมาตรฐานที่อายุ 28 วัน หรือ fc’ ที่มีค่าเท่ากับ 210 KSC ซึ่งก็จะมีค่าเทียบเท่าค่ากำลังอัดประลัยของคอนกรีตจากตัวอย่างรูปทรงลูกบาศก์มาตรฐานที่อายุ 28 วัน หรือ fcu ที่มีค่าเท่ากับ 250 KSC และสุดท้ายก็คือ หน้าตัดของโครงสร้างนี้จะต้องทำหน้าที่ในการรับแรงดัดประลัย หรือ Mu ซึ่งก็จะมีค่าเท่ากับ 8 T-M

ปล จริงๆ แล้วเพื่อนๆ ต้องทำความเข้าใจก่อนว่า LOAD COMBINATION ของมาตรฐานการออกแบบของ ACI318 และ BS8110 นั้นจะมีรายละเอียดบางอย่างที่มีความแตกต่างกันอยู่บ้าง ทั้งนี้เนื่องด้วยวิธีและขั้นตอนในการวิเคราะห์โครงสร้างตาม BS8110 นั้นจะมีรายละเอียดบางอย่างที่จะมีความแตกต่างออกไปจาก ACI318 อยู่บ้าง ซึ่งก็จะส่งผลทำให้ค่าน้ำหนักบรรทุกประลัยที่คำนวณได้นั้นมีความแตกต่างออกไปจากกันและกันแต่เอาเป็นว่าในการแสดงตัวอย่างในครั้งนี้ผมจะขออนุญาตไม่พูดถึงประเด็นๆ นี้ ซึ่งเราก็จะมาให้ความสนใจในสมการที่จะถูกนำมาใช้ในการออกแบบเป็นหลักก็แล้วกันนะครับ

เราจะมาเริ่มต้นทำการออแบบหน้าตัดโครงสร้างที่ต้องทำหน้าที่ในการรับแรงดัดโดยที่อาศัยมาตรฐานการออกแบบตาม ACI318 กันก่อน โดยที่ลำดับต่างๆ ในการคำนวณนั้นก็จะมีรายละเอียดดังต่อไปนี้นะครับ
m = fy / ( 0.85×fc’ )
m = 4000 / ( 0.85×210 )
m = 22.41
และ
As req’d = b×d/m×{ 1 ‒ √( 1 ‒ 2×m×Mu / [ Ø×b×d^(2)×fy ] ) }
As req’d = 20×35/22.41×{ 1 ‒ √( 1 ‒ 2×22.41×8×1000×100 / [ 0.9×20×35^(2)×4000 ] ) }
As req’d = 7.17 SQ.CM ◄

ดังนั้นเราจะมาต่อกันที่การออแบบหน้าตัดโครงสร้างที่ต้องทำหน้าที่ในการรับแรงดัดโดยที่อาศัยมาตรฐานการออกแบบตาม BS8110 กันบ้าง โดยที่ลำดับต่างๆ ในการคำนวณนั้นก็จะมีรายละเอียดดังต่อไปนี้นะครับ
z = d×{0.5 + √( 0.25 ‒ Mu / [ 0.90×fcu×b×d^(2) ] ) }
z = 35×{0.5 + √( 0.25 ‒ 8×1000×100 / [ 0.90×250×20×35^(2) ] ) }
z = 28.83 CM
และ
As req’d = Mu / ( 0.95×fy×z )
As req’d = 8×1000×100 / ( 0.95×4000×28.83 )
As req’d = 7.30 SQ.CM ◄

ซึ่งจากผลการคำนวณเปรียบเทียบระหว่าง ACI318 และ BS8110 เพื่อนๆ ก็จะเห็นได้ว่าค่าปริมาณของหน้าตัดเหล็กที่หน้าตัดของโครงสร้างที่ต้องทำหน้าที่ในการรับแรงดัดนั้นต้องการจะมีค่าเท่ากับ 7.17 SQ.CM และ 7.30 SQ.CM ตามลำดับ ซึ่งแทบไม่มีความแตกต่างกันอย่างมีนัยยะสำคัญใดๆ เลยและนี่คือสิ่งยืนยันอย่างหนึ่งว่า ถึงแม้วิธีและแนวทางในการคำนวณของมาตรฐานการออกแบบทั้งสองนี้จะมีความแตกต่างกันแต่สุดท้ายแล้วผลจากการคำนวณที่ได้จากทั้งสองมาตรฐานการออกแบบนั้นก็จะออกมามีความใกล้เคียงกันและแทบจะไม่ได้มีความแตกต่างกันเลยนะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์วันศุกร์
#ฝากคำถามแล้วเราจะมาตอบให้
#การคำนวณหน้าตัดโครงสร้างที่ต้องทำหน้าที่ในการรับแรงดัดเปรียบเทียบกันระหว่างมาตรฐานการออกแบบของฝั่งอเมริกาและฝั่งอังกฤษ
ADMIN JAMES DEAN

Bhumisiam (ภูมิสยาม)

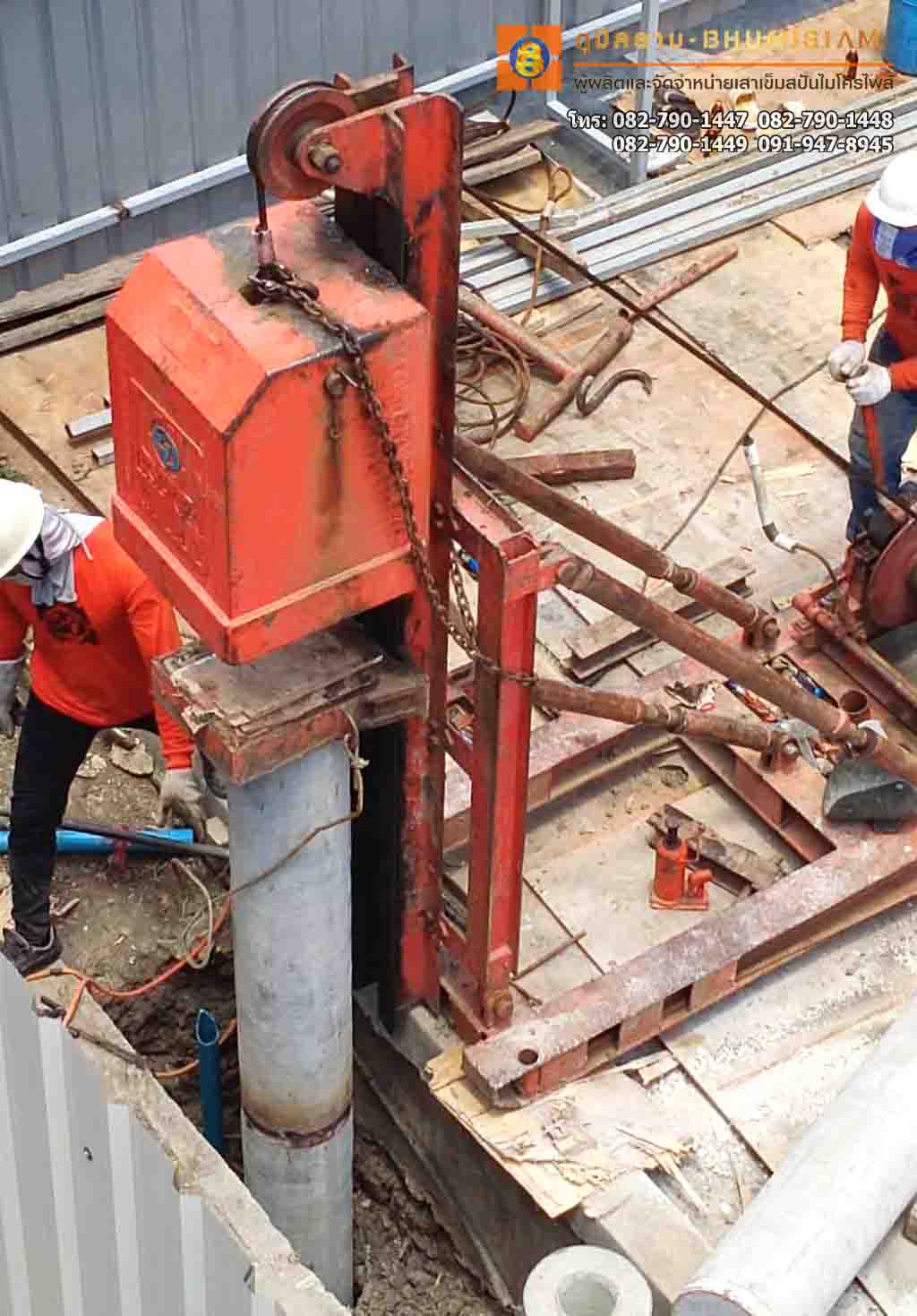

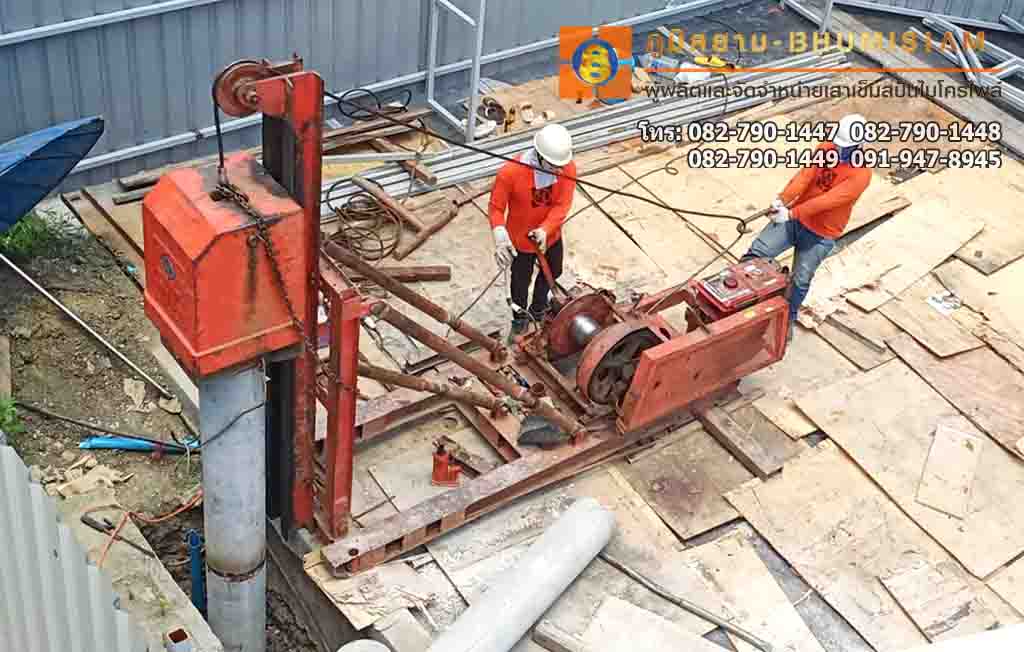

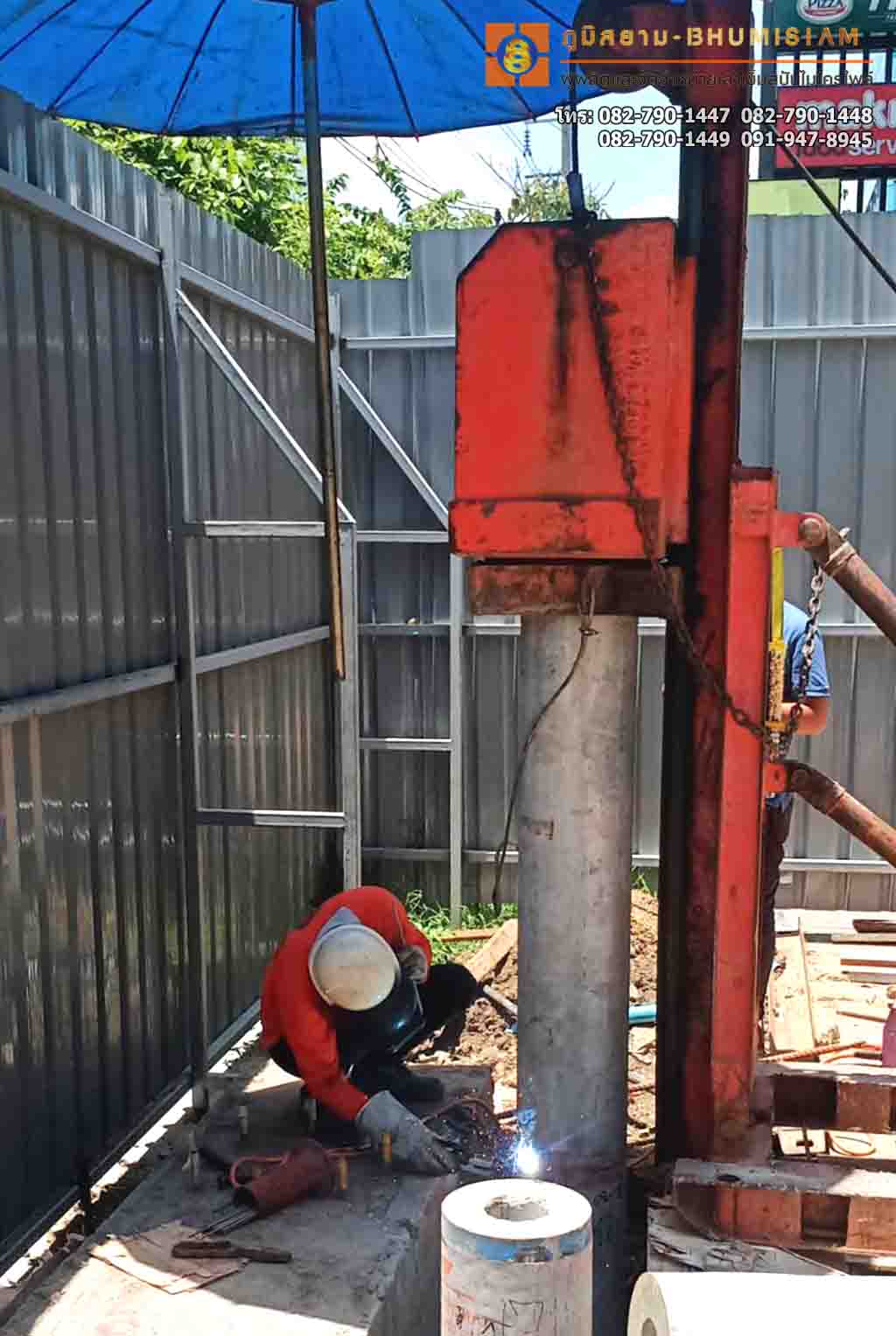

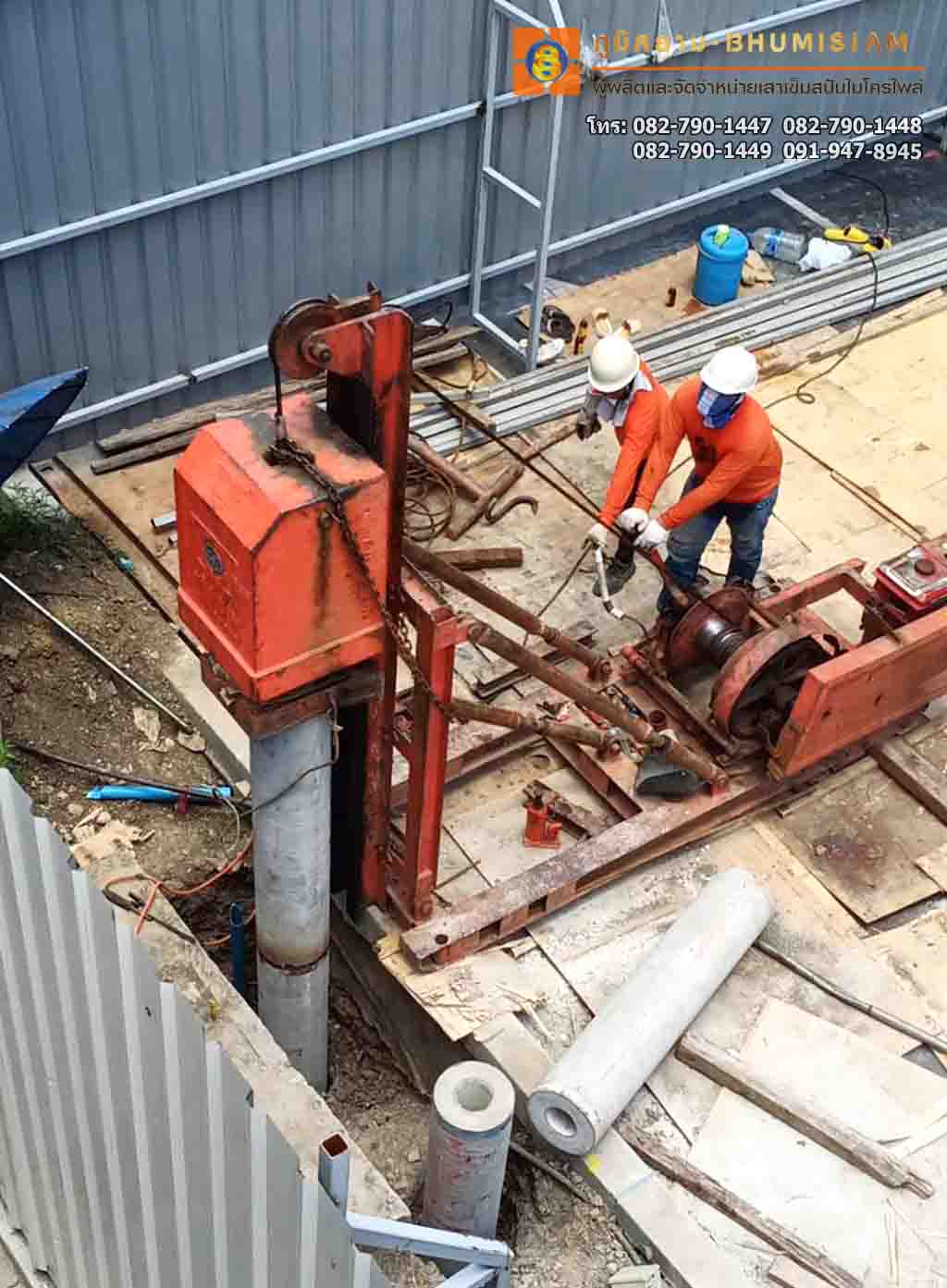

บริษัท ภูมิสยาม ซัพพลาย จำกัด ผู้นำกลุ่มธุรกิจเสาเข็มสปันไมโครไพล์ รายแรกและรายเดียวในประเทศไทย ที่ได้การรับรองมาตรฐาน ISO 45001:2018 การจัดการอาชีวอนามัยและความปลอดภัย การให้บริการตอกเสาเข็ม The Provision of Pile Driving Service และได้รับการรับรอง ISO 9001:2015 ของระบบ UKAS และ NAC รายแรกและรายเดียวในประเทศไทย ที่ได้รับการรับรองระบบบริหารงานคุณภาพ ตามมาตรฐานในกระบวนการ การออกแบบเสาเข็มสปันไมโครไพล์ การผลิตเสาเข็มสปันไมโครไพล์ และบริการตอกเสาเข็มเสาเข็มสปันไมโครไพล์ (Design and Manufacturing of Spun Micropile/Micropile and Pile Driving Service)

บริษัท ภูมิสยาม ซัพพลาย จำกัด ได้รับการรับรองคุณภาพ Endoresed Brand จาก SCG ด้านการผลิตเสาเข็ม สปันไมโครไพล์ และได้รับเครื่องหมาย มาตรฐาน อุตสาหกรรม เสาเข็มสปันไมโครไพล์ Spun Micro Pile และเสาเข็มไอไมโครไพล์ I Micropile พร้อมรับประกันผลงาน และความเสียหายที่เกิดจากการติดตั้ง 7+ Year Warranty เสาเข็มมีรูกลมกลวงตรงกลาง การระบายดินทำได้ดี เมื่อตอกแล้วแรงสั่นสะเทือนน้อยมาก จึงไม่กระทบโครงสร้างเดิม หรือพื้นที่ข้างเคียง ไม่ต้องขนดินทิ้ง ตอกถึงชั้นดินดานได้ ด้วยเสาเข็มคุณภาพมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กแบบแรงเหวี่ยง มอก.397-2562 และมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กอัดแรงหล่อสำเร็จ มอก.396-2549 การผลิตที่ใช้เทคโนโลยีที่ทันสมัย จากประเทศเยอรมัน เสาเข็มสามารถทำงานในที่แคบได้ หน้างานสะอาด ไม่มีดินโคลน ทดสอบการรับน้ำหนักโดยวิธี Dynamic Load Test ด้วยคุณภาพและการบริการที่ได้มาตรฐาน เสาเข็มเราจึงเป็นที่นิยมในงานต่อเติม

รายการเสาเข็มภูมิสยาม

(การรับน้ำหนักขึ้นอยู่กับสภาพชั้นดินในแต่ละพื้นที่)

สอบถามเพิ่มเติมได้ 24ชม. ทุกวันค่ะ
☎️ 082-790-1447
☎️ 082-790-1448
☎️ 082-790-1449
☎️ 091-9478-945
☎️ 091-8954-269
📲 https://lin.ee/hum1ua2
📥 https://m.me/bhumisiam

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

ในทุกๆ วันศุกร์ (แห่งชาติ) แบบนี้ ผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะได้มาพูดคุยและเสวนากันถึงหัวข้อ “ฝากคำถาม-เราจะมาตอบให้” นะครับ

สืบเนื่องมาจากการที่มีรุ่นน้องวิศวกรท่านหนึ่งเค้าคงจะทราบมาว่าตัวผมนั้นเป็นสามัญวิศวกรโยธาที่ทำงานทางด้านการออกแบบและการเสริมกำลังให้แก่โครงสร้างมาก็ไม่น้อย เค้าจึงได้ฝากคำถามสั้นๆ แต่ได้ใจความเข้ามาคำถามหนึ่งในทำนองว่า อยากให้ผมให้ข้อแนะนำเกี่ยวกับเทคนิคการใช้งานซอฟต์แวร์ที่มีกระบวนการวิเคราะห์โครงสร้างด้วยไฟไนต์อีลีเม้นต์ หรือ FINITE ELEMENT ANALYSIS หรือเขียนสั้นๆ ว่า FEA เวลาที่ผมจะต้องทำการออกแบบงานวิศวกรรมโครงสร้างงานใดๆ ก็ตาม ซึ่งพอผมเจอกับคำถามๆ นี้ผมก็นั่งคิดคำตอบอยู่ครู่หนึ่งเพราะเอาเข้าจริงๆ นั้นเทคนิคเกี่ยวกับเรื่องๆ นี้มีอยู่มากมายหลากหลายประการมากๆ แต่เอาเป็นว่าในวันนี้ผมขอเริ่มต้นจากเทคนิคๆ หนึ่งซึ่งถือได้ว่าเป็นพื้นฐานเกี่ยวกับเรื่องๆ นี้เลยแต่ก็ต้องขออนุญาตออกตัวไว้ก่อนเลยว่า เทคนิคที่ผมจะนำเอามาฝากนี้เป็นเทคนิคส่วนตัวเพียงเท่านั้น สุดท้ายใครจะจดจำและนำไปใช้ก็สุดแท้แต่วิศวกรแต่ละท่านได้เลยนะครับ

เทคนิคที่ผมตั้งใจนำเอามาฝากเพื่อนๆ ในวันนี้จะมีประโยชน์มากๆ สำหรับกรณีที่เรามีความต้องการที่จะทำการกำหนดให้โครงสร้างของเรานั้นทำการพิจารณาถึงกรณีของน้ำหนักบรรทุกหลายๆ กรณีพร้อมๆ กันเพื่อนำเอาผลที่เกิดขึ้นนั้นไปใช้ในการวิเคราะห์และออกแบบงานวิศวกรรมโครงสร้างของเรา ซึ่งคำสั่งนี้ก็คือ คำสั่ง DEFINE COMBINATIONS นั่นเองครับ

สำหรับวิธีการใช้คำสั่งนี้ก็ง่ายมากๆ เลยนะ ทั้งนี้ให้เพื่อนๆ ทำการเลือก MAIN-TAB ทั่วๆ ไปหรือ GENERAL TAB จากนั้นก็ไปเลือก SUB-TAB เป็น LOAD & DEFINITION จากนั้นก็ทำการเลือกคำสั่ง LOAD CASE DETAILS และก็กดปุ่ม ADD สุดท้ายก็คือทำการเลือกคำสั่ง DEFINE COMBINATIONS ก็จะขึ้น WINDOWS ขึ้นมาตามที่แสดงอยู่ในรูปประกอบของโพสต์ๆ นี้นะครับ

ขั้นตอนแรกก็คือ ให้เราทำการกำหนด ลำดับ และ ชื่อของ COMBINATION LOAD CASE ของเราก่อน ซึ่งในที่นี้ผมใช้ค่าของ LOAD NO. เท่ากับ 6 และตั้งชื่อว่า 0.75(1.4DL+1.7LL+1.7WL) ซึ่งก่อนหน้านี้ผมได้ทำการตั้งให้ MAIN LOAD CASE มีทั้งสิ้นจำนวน 3 LC เอาไว้ก่อนหน้านี้อยู่แล้ว ได้แก่ MLC ที่ 1 เป็น DL MLC ที่ 2 เป็น LL และ MLC ที่ 3 เป็น WL ดังนั้นในเมื่อผมจะทำการกำหนดให้ค่า LOAD FACTOR นั้นเป็นไปตามรูปแบบที่ผมต้องการข้างต้น ผมก็แค่ทำการกระจายการคูณเอาไว้ก่อนเลย เช่น ค่า 0.75 คูณกันกับ 1.4 ก็จะได้ออกมาเท่ากับ 1.05 และ ค่า 0.75 คูณกันกับ 1.7 ก็จะได้ออกมาเท่ากับ 1.275 เป็นต้น หรือหากเพื่อนๆ ไม่ทำตามวิธีการที่ผมเพิ่งทำการแนะนำไป เพื่อนๆ ก็เพียงแค่ทำการคูณค่า 0.75 กับ LOAD CASE ที่ 5 ค่าและคำตอบก็ยังคงจะออกมาเท่าๆ กันอยู่ดี สุดท้ายพอเราเลือกทำการ COMBINE ทุกๆ LOAD CASE เสร็จหมดแล้ว เราก็เพียงแค่กดปุ่ม ADD จากนั้นเราก็ค่อยทำการใส่ ลำดับ และ ชื่อของ COMBINATION LOAD CASE อื่นๆ ต่อไปได้เลยนะครับ

จริงๆ ผมก็ยังอยากที่จะนำเอาเทคนิคต่างๆ ในการใช้งานซอฟต์แวร์ที่มีกระบวนการวิเคราะห์โครงสร้างด้วยวิธีการทางไฟไนต์อีลีเม้นต์ภายในซอฟต์แวร์ STAAD.PRO เอามาแนะนำให้แก่เพื่อนๆ เพิ่มเติมอีกในสัปดาห์ถัดๆ ไปแต่เนื่องจากยังมีเนื้อหาอื่นๆ อีกมากพอดูที่ผมเองก็อยากจะนำเอามาตอบให้แก่เพื่อนๆ ที่ได้ฝากคำถามเข้ามา เอาเป็นว่าหากมีเพื่อนๆ ท่านใดที่สนใจหรืออยากจะเรียนรู้การใช้งานคำสั่งหนึ่งคำสั่งใดที่มีความเกี่ยวกับการใช้งานซอฟต์แวร์ STAAD.PRO เพิ่มเติมอีก ก็ค่อยฝากคำถามเข้ามาได้นะ ผมก็จะขออนุญาตนำเอามาตอบให้แก่เพื่อนๆ ในโอกาสต่อๆ ไปก็แล้วกันนะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์วันศุกร์
#ฝากคำถามแล้วเราจะมาตอบให้
#เทคนิคในการใช้งานซอฟต์แวร์ที่มีกระบวนการวิเคราะห์โครงสร้างด้วยไฟไนต์อีลีเม้นต์
ADMIN JAMES DEAN

Bhumisiam (ภูมิสยาม)

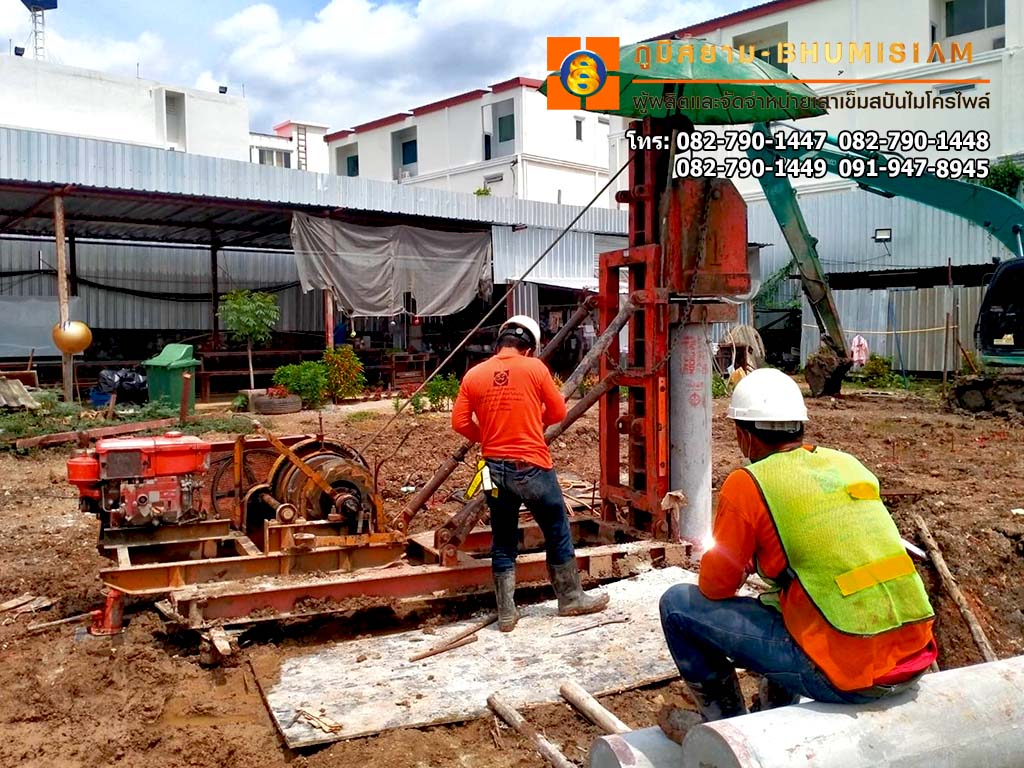

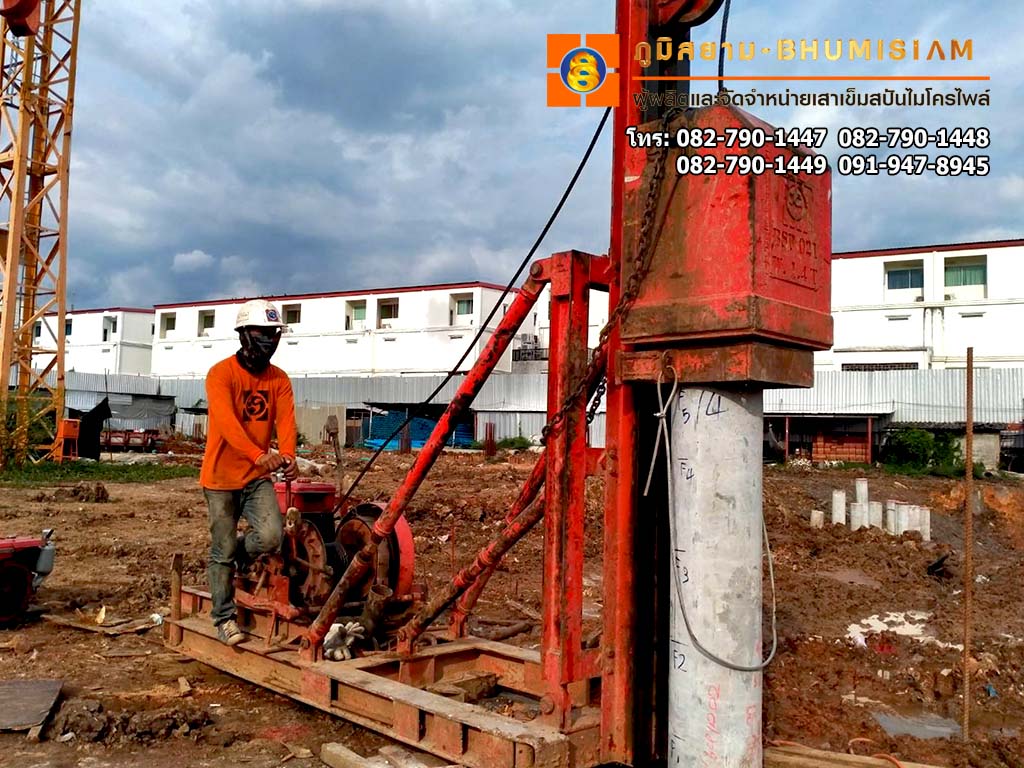

บริษัท ภูมิสยาม ซัพพลาย จำกัด ผู้นำกลุ่มธุรกิจเสาเข็มสปันไมโครไพล์ รายแรกและรายเดียวในประเทศไทย ที่ได้การรับรองมาตรฐาน ISO 45001:2018 การจัดการอาชีวอนามัยและความปลอดภัย การให้บริการตอกเสาเข็ม The Provision of Pile Driving Service และได้รับการรับรอง ISO 9001:2015 ของระบบ UKAS และ NAC รายแรกและรายเดียวในประเทศไทย ที่ได้รับการรับรองระบบบริหารงานคุณภาพ ตามมาตรฐานในกระบวนการ การออกแบบเสาเข็มสปันไมโครไพล์ การผลิตเสาเข็มสปันไมโครไพล์ และบริการตอกเสาเข็มเสาเข็มสปันไมโครไพล์ (Design and Manufacturing of Spun Micropile/Micropile and Pile Driving Service)

บริษัท ภูมิสยาม ซัพพลาย จำกัด คือผู้ผลิตรายแรกและรายเดียวในไทย ที่ได้รับการรับรองคุณภาพ Endoresed Brand จาก SCG ด้านการผลิตเสาเข็ม สปันไมโครไพล์ และได้รับเครื่องหมาย มาตรฐาน อุตสาหกรรม เสาเข็มสปันไมโครไพล์ Spun Micro Pile และเสาเข็มไอไมโครไพล์ I Micropile พร้อมรับประกันผลงาน และความเสียหายที่เกิดจากการติดตั้ง 7+ Year Warranty เสาเข็มมีรูกลมกลวงตรงกลาง การระบายดินทำได้ดี เมื่อตอกแล้วแรงสั่นสะเทือนน้อยมาก จึงไม่กระทบโครงสร้างเดิม หรือพื้นที่ข้างเคียง ไม่ต้องขนดินทิ้ง ตอกถึงชั้นดินดานได้ ด้วยเสาเข็มคุณภาพมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กแบบแรงเหวี่ยง มอก.397-2562 และมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กอัดแรงหล่อสำเร็จ มอก.396-2549 การผลิตที่ใช้เทคโนโลยีที่ทันสมัย จากประเทศเยอรมัน เสาเข็มสามารถทำงานในที่แคบได้ หน้างานสะอาด ไม่มีดินโคลน ทดสอบการรับน้ำหนักโดยวิธี Dynamic Load Test ด้วยคุณภาพและการบริการที่ได้มาตรฐาน เสาเข็มเราจึงเป็นที่นิยมในงานต่อเติม

รายการเสาเข็มภูมิสยาม

(การรับน้ำหนักขึ้นอยู่กับสภาพชั้นดินในแต่ละพื้นที่)

สอบถามเพิ่มเติมได้ 24ชม. ทุกวันค่ะ
☎️ 082-790-1447
☎️ 082-790-1448
☎️ 082-790-1449
☎️ 091-9478-945
☎️ 091-8954-269
☎️ 091-8989-561
📲 https://lin.ee/hum1ua2
📥 https://m.me/bhumisiam

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันจันทร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ความรู้ดีๆ เพื่อคุณผู้หญิง” นะครับ

ผมมีคำถามเข้ามาจากแฟนเพจที่เป็นน้องวิศวกรซึ่งเป็นผู้หญิงท่านหนึ่งเกี่ยวกับสมการที่ใช้ในการตรวจสอบหาว่า ระยะความลึกประสิทธิผลน้อยที่สุด หรือค่า EFFECTIVE DEPTH ซึ่งเรามักจะแทนค่าด้วยตัวย่อว่า dmin ที่หน้าตัดของโครงสร้างคานรับแรงดัดของเรานั้นมีความต้องการนั้นมีที่มาที่ไปของสมการคำนวณจากอะไร ซึ่งผมก็ได้ตอบไปในทันทีเลยว่า ก็มาจากสมการที่ใช้ในการคำนวณหาค่าอัตราส่วนของเหล็กเสริมรับแรงดึงหรือสมการที่ใช้ในการคำนวณหาค่าปริมาณของเหล็กเสริมรับแรงดึงนั่นแหละ ผมเลยคิดว่าจะเอาคำตอบที่ผมได้ตอบน้องท่านนี้เอามาเล่าสู่กันฟังกับเพื่อนๆ ด้วยก็น่าที่จะเป็นการดีนะครับ

ก่อนอื่นเรามาดูหน้าตาของเจ้าสมการที่เราใช้ในการคำนวณหาค่า dmin กันก่อน ซึ่งก็จะมีหน้าตาของสมการดังต่อไปนี้นะครับ
dmin = √[2×m×Mu/(Ø×b×fy)]

ซึ่งหากเพื่อนๆ ได้เห็นหน้าตาของเจ้าสมการๆ นี้แล้ว ไม่ทราบว่ามีใครพอที่จะมีความคุ้นหน้าคุ้นตาเจ้าสมการตัวนี้บ้างหรือไม่ครับ ?
ผมเฉลยเลยก็แล้วกันนะ สมการนี้ก็มาจากสมการที่ใช้ในการคำนวณหาค่าอัตราส่วนของเหล็กเสริมรับแรงดึงหรือสมการที่ใช้ในการคำนวณหาค่าปริมาณของเหล็กเสริมรับแรงดึงตามที่ผมได้แจ้งไปข้างต้น ซึ่งหน้าตาของสมการที่ใช้ในการคำนวณหาค่าปริมาณของเหล็กเสริมรับแรงดึงนั้นเป็นดังต่อไปนี้
As,req’d = b×d/m×{ 1 − √[1 − 2×m×Mu/(Ø×b×d^(2)×fy)] }

ซึ่งหากเพื่อนๆ ลองสังเกตดูพจน์ในวงเล็บให้ดีๆ ก็จะพบว่า สมการนี้จะมีค่าเป็นจริงได้ก็ต่อเมื่อ ผลจากการลบกันระหว่างค่า 1.00 กับพจน์ท้ายสุดนั้นต้องมีค่าเป็น “บวก” หรืออย่างน้อยที่สุดก็คือต้องมีค่าเท่ากับ “0” พูดง่ายๆ ก็คือ ผลจากการคูณและหารกันของพจน์ท้ายสุดนั้นจะต้องมีค่าที่น้อยกว่าหรือเท่ากับ 1.00 นั่นเอง ดังนั้นหากผมแทนค่าให้สมการเป็นตามที่ว่าก็จะได้
1 − 2×m×Mu/[Ø×b×d^(2)×fy] ≥ 0
1 = 2×m×Mu/[Ø×b×d^(2)×fy] d^(2) = 2×m×Mu/(Ø×b×fy)
d = √[2×m×Mu/(Ø×b×fy)] → dmin

ซึ่งจะเห็นได้ว่าสมการข้างต้นนี้จะเป็นสมการที่ใช้ในการคำนวณเพื่อเป็นการตรวจสอบและยืนยันกับเราว่า ค่าระยะความลึกประสิทธิผลน้อยที่สุดที่หน้าตัดของเรานั้นมีต้องการจะมีค่าเท่ากับเท่าใด หากว่าหน้าตัดของโครงสร้างคานรับแรงดัดของเรานั้นมีค่าระยะความลึกประสิทธิผลจริงน้อยกว่าค่าดังกล่าว นั่นก็แสดงว่าเราจะต้องทำการเพิ่มขนาดของความลึกประสิทธิผลของหน้าตัดอย่างหลีกเลี่ยงไม่ได้เลยแต่หากผลจากการคำนวณนั้นยืนยันออกมาแล้วว่า ค่าระยะความลึกประสิทธิผลที่เราใช้นั้นออกมามีค่าที่น้อยกว่าค่าระยะความลึกประสิทธิผลน้อยที่สุดที่คำนวณได้จากสมการข้างต้นและเราไม่ได้ทำการเพิ่มค่าๆ นี้ให้มากขึ้น พูดง่ายๆ ก็คือ เรายังฝืนที่จะใช้ค่าระยะความลึกประสิทธิผลนี้ นั่นก็หมายความว่าหน้าตัดของเราจะไม่มีความปลอดภัยต่อการรับแรงดัด กล่าวคือหน้าตัดของเราจะไม่มีกำลังเพียงพอที่จะใช้ในการต้านทานแรงดัดที่เกิดขึ้นนั่นเองครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันจันทร์
#ความรู้ที่มีประโยชน์เพื่อคุณผู้หญิง
#ที่มาและความสำคัญของสมการในการคำนวณหาระยะความลึกประสิทธิผลน้อยที่สุดในหน้าตัดโครงสร้างคานรับแรงดัด
