สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

ในทุกๆ วันพฤหัสบดีแบบนี้ ผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ความรู้ดีๆ เรื่องวิศวกรรมงานฐานราก งานดินและเสาเข็ม” นะครับ

วันนี้ผมจะมาขออนุญาตพาเพื่อนๆ ไปทำความรู้จักกันลักษณะของโครงสร้างประเภทหนึ่งซึ่งจะทำหน้าที่เสมือนเป็นโครงสร้างกันดินเพียงแต่ความแตกต่างของโครงสร้างชนิดนี้ก็คือ จะเป็นการนำเอาทฤษฎีการออกแบบโครงสร้างฐานรากผนวกเข้ากับการออกแบบโครงสร้างกันดินมาใช้ในการทำงานออกแบบโครงสร้างชนิดนี้นั่นก็คือ โครงสร้างกันดินเสริมแรง หรือ REINFORCED EARTH STRUCTURE นั่นเองครับ

ในการออกแบบลักษณะของโครงสร้างประเภทนี้เราจะใช้งานวัสดุดินซึ่งจะต้องได้รับการบดอัดก่อนและเนื่องจากว่าตัวดินเองนั้นมีความสามารถในการรับแรงดึงที่ต่ำมากๆ เราจึงจำเป็นที่จะต้องใช้งานชิ้นส่วนวัสดุจำพวกเหล็กร่วมด้วย ซึ่งวัสดุดังกล่าวนี้ก็จะมีคุณสมบัติในการต้านทานแรงดึงที่ดีเป็นคุณลักษณะพิเศษอยู่แล้วและนอกเหนือไปจากเหล็กเสริมแล้วเรายังอาจจะใช้เป็นวัสดุอื่นๆ แทนก็ได้ อาทิเช่น วัสดุ FABRICS หรือวัสดุ GEOGRID ก็ยังได้ เป็นต้น ซึ่งโครงสร้างดังกล่าวนี้อาจจะถูกนำเอามาใช้เป็นโครงสร้างชั่วคราวหรือ TEMPORARY STRUCTURE หรือ โครงสร้างถาวร หรือ PERMANENT STRUCTURE ก็ยังได้นะครับ

หากดูจากรูปที่ผมได้นำเอามาฝากเพื่อนๆ ในวันนี้จะเห็นได้ว่าเป็นโครงสร้างกันดินเสริมแรงที่จะประกอบไปด้วย แถบเหล็ก หรือ TIE ซึ่งจะทำหน้าที่ในการต้านทานแรงดึงที่เกิดขึ้น ทั้งนี้เราจะเห็นได้ว่า ส่วนที่เป็นผิวนอก หรือ SKIN นั้นจะเป็นโครงสร้างที่ทำจากวัสดุประเภทที่มีความยืดหยุ่นตัวสูงและมีลักษณะของผิวที่ค่อนข้างจะมีความบาง เช่น แผ่นเหล็ก หรือ แผ่น คสล ที่จะต้องได้รับการเสริมแรงเพื่อให้จุดต่อของโครงสร้างนั้นมีความมั่นคงและแข็งแรงที่มากเพียงพอ เป็นต้น สำหรับระยะห่างในแนวดิ่งนั้นจะมีค่าเท่ากับ s ส่วนระยะห่างในแนวราบนั้นจะมีค่าเท่ากับ h สำหรับดินที่จะต้องอยู่ที่บริเวณด้านหลังโครงสร้างนี้อาจจะต้องเป็นดินที่ต้องได้รับการคัดสรรคุณสมบัติให้มีความเหมาะสมต่อจุดประสงค์ในการใช้งานก่อน หลังจากนั้นก็ทำการบดอัดไปทีละชั้นๆ ไล่ไปเรื่อยๆ ตามความสูงของโครงสร้างกันดินเสริมแรงซึ่งอาจจะมีความสูงได้มากถึงประมาณ 15 – 20 M เลยก็มีความเป็นไปได้นะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์วันพฤหัสบดี
#ความรู้เกี่ยวกับการทำงานเสาเข็มและฐานราก
#โครงสร้างกันดินเสริมแรง
ADMIN JAMES DEAN

Bhumisiam (ภูมิสยาม)

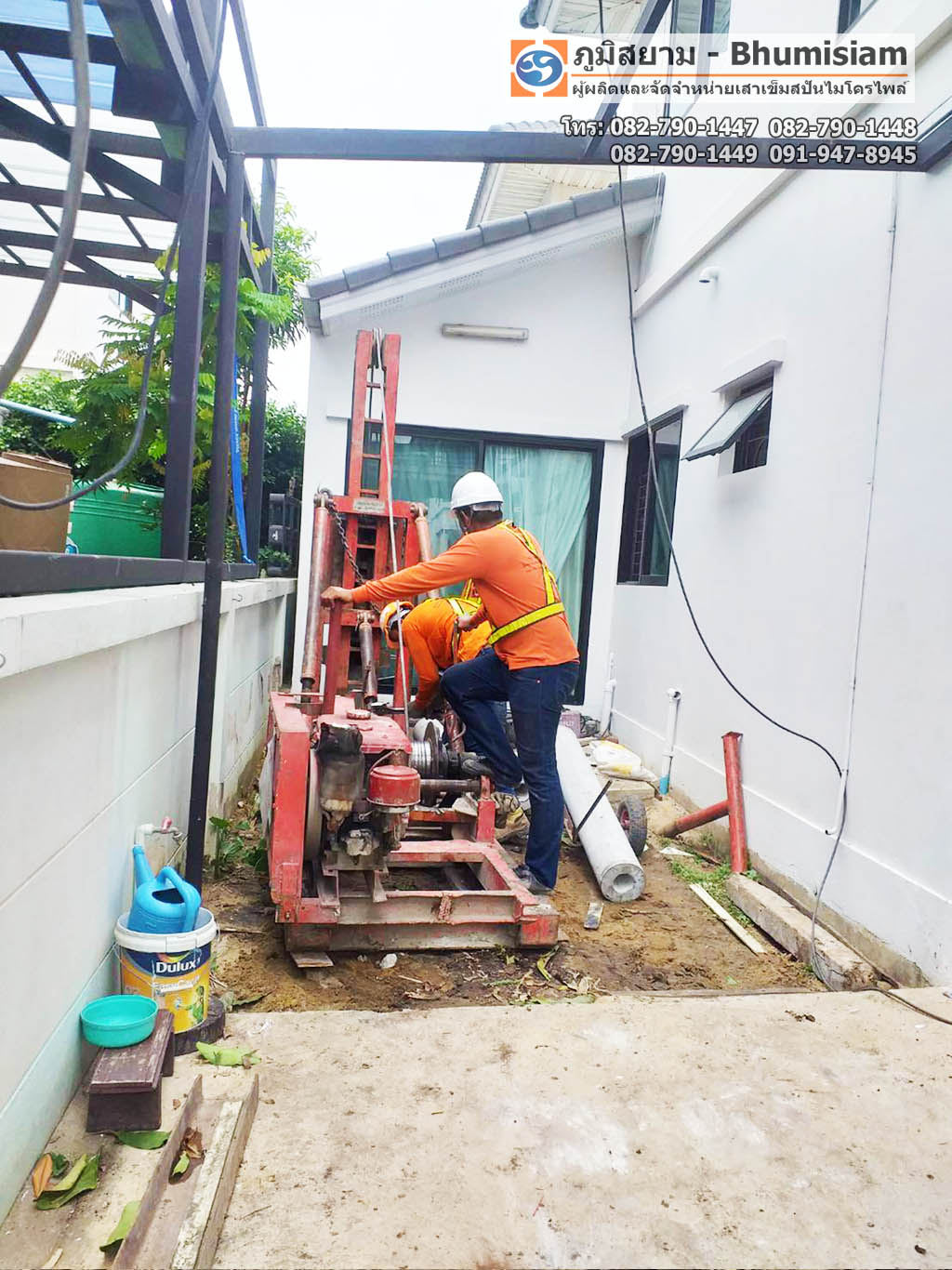

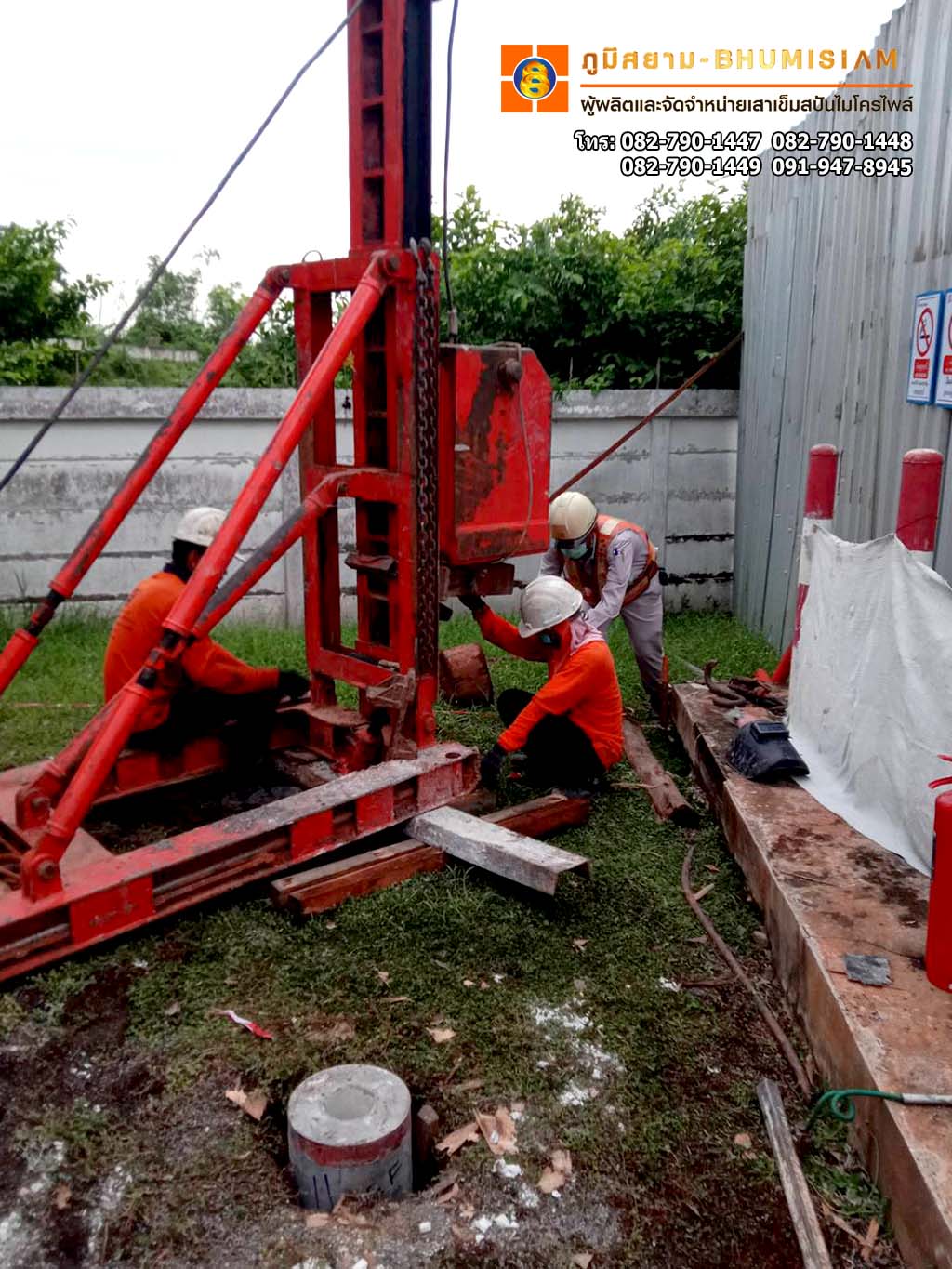

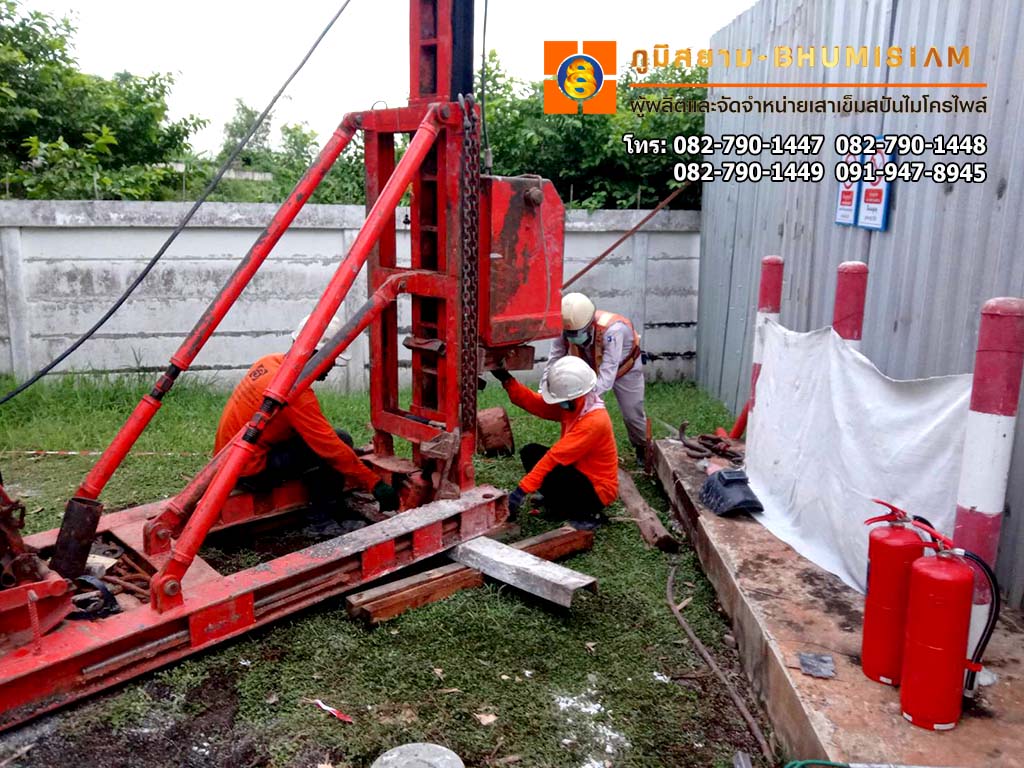

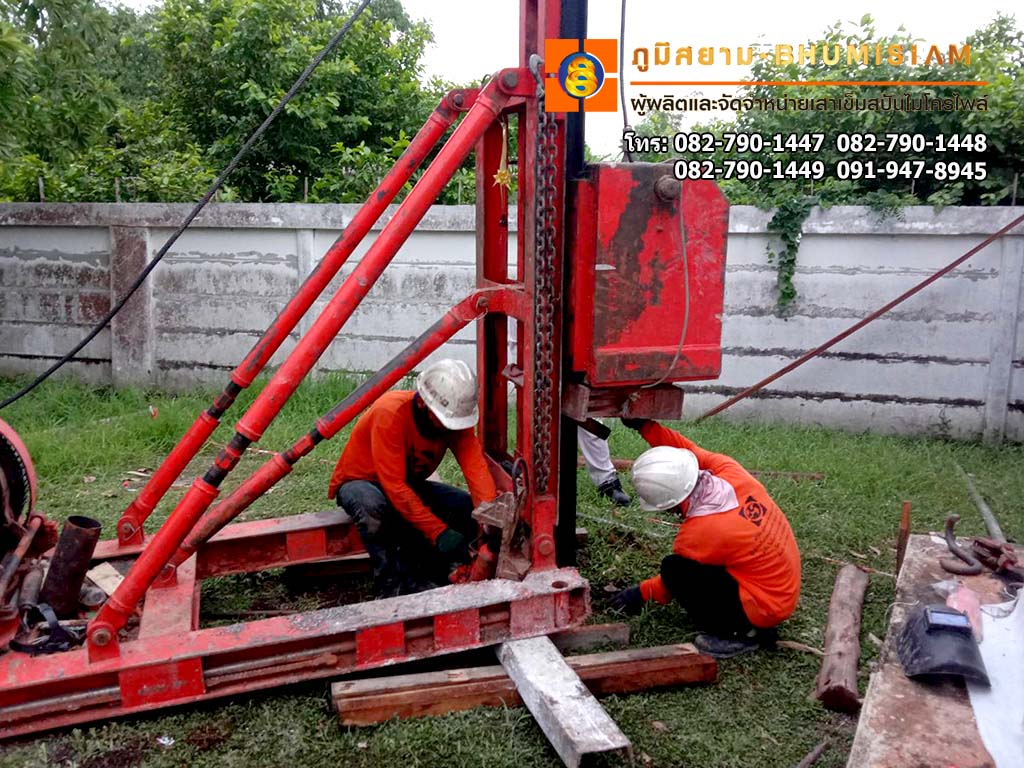

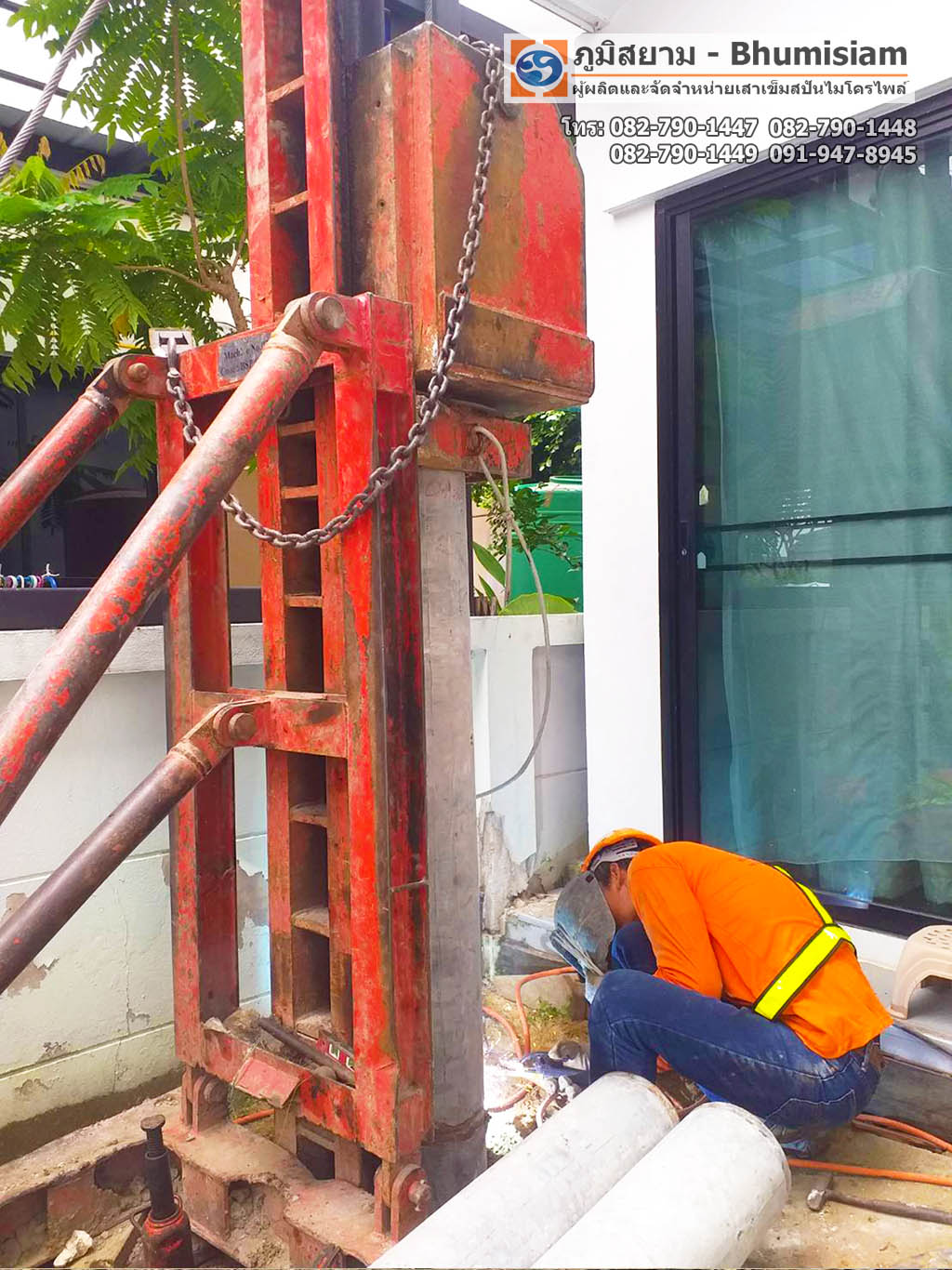

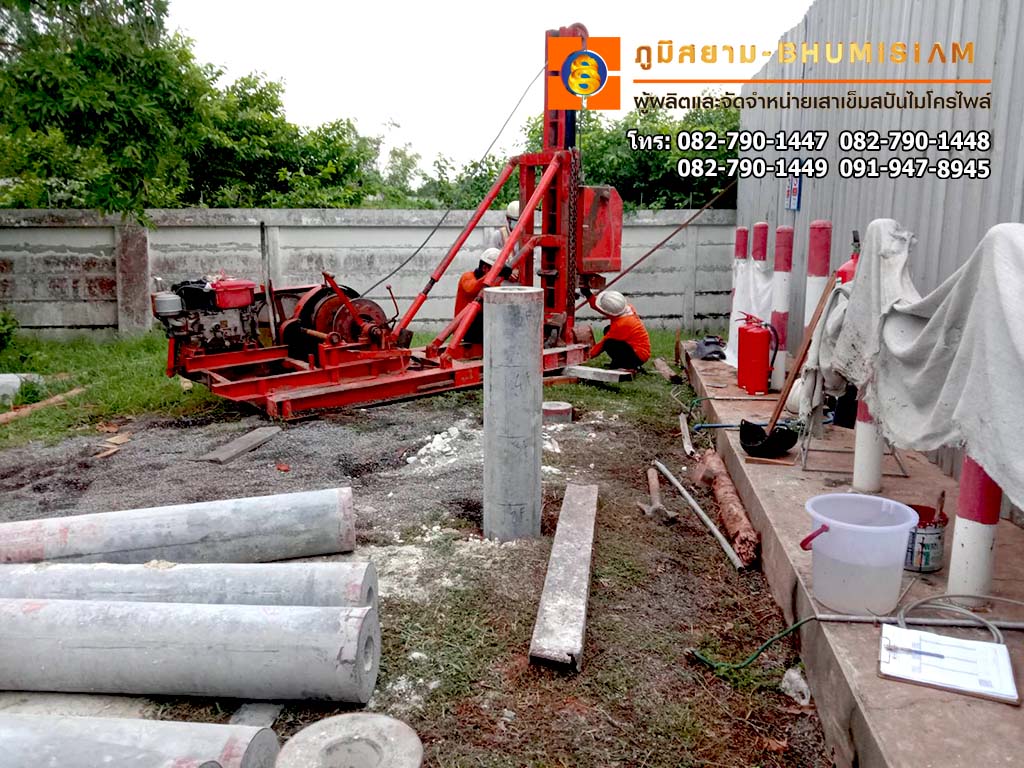

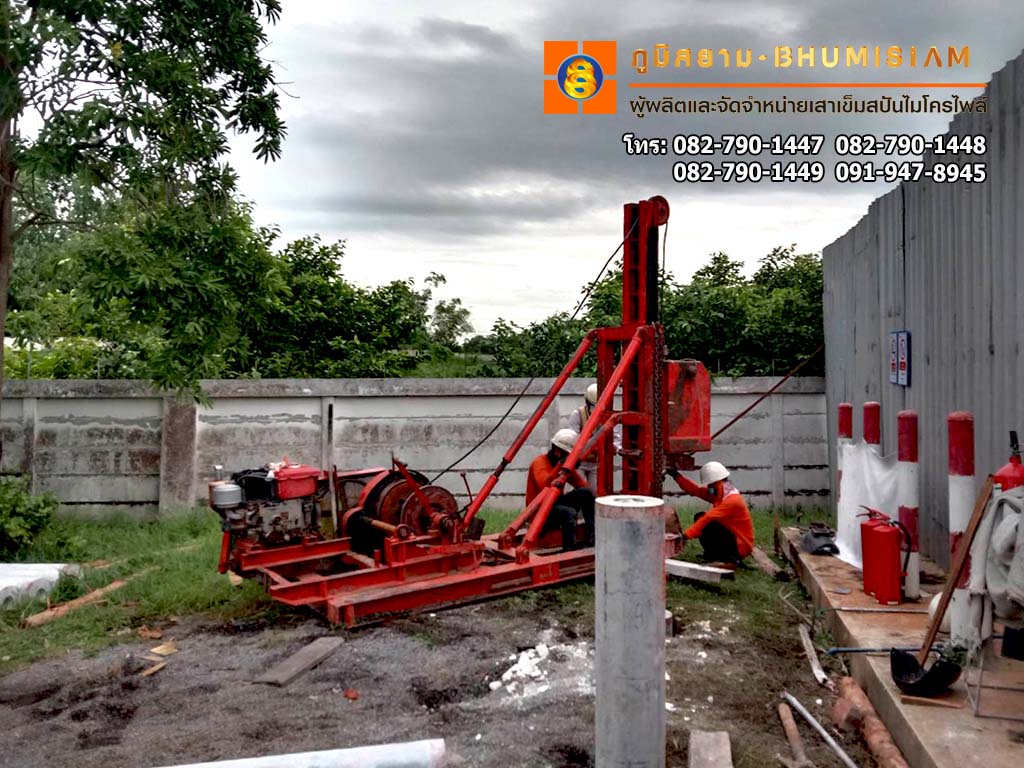

บริษัท ภูมิสยาม ซัพพลาย จำกัด ผู้นำกลุ่มธุรกิจเสาเข็มสปันไมโครไพล์ รายแรกและรายเดียวในประเทศไทย ที่ได้การรับรองมาตรฐาน ISO 45001:2018 การจัดการอาชีวอนามัยและความปลอดภัย การให้บริการตอกเสาเข็ม The Provision of Pile Driving Service และได้รับการรับรอง ISO 9001:2015 ของระบบ UKAS และ NAC รายแรกและรายเดียวในประเทศไทย ที่ได้รับการรับรองระบบบริหารงานคุณภาพ ตามมาตรฐานในกระบวนการ การออกแบบเสาเข็มสปันไมโครไพล์ การผลิตเสาเข็มสปันไมโครไพล์ และบริการตอกเสาเข็มเสาเข็มสปันไมโครไพล์ (Design and Manufacturing of Spun Micropile/Micropile and Pile Driving Service)

บริษัท ภูมิสยาม ซัพพลาย จำกัด ได้รับการรับรองคุณภาพ Endoresed Brand จาก SCG ด้านการผลิตเสาเข็ม สปันไมโครไพล์ และได้รับเครื่องหมาย มาตรฐาน อุตสาหกรรม เสาเข็มสปันไมโครไพล์ Spun Micro Pile และเสาเข็มไอไมโครไพล์ I Micropile พร้อมรับประกันผลงาน และความเสียหายที่เกิดจากการติดตั้ง 7+ Year Warranty เสาเข็มมีรูกลมกลวงตรงกลาง การระบายดินทำได้ดี เมื่อตอกแล้วแรงสั่นสะเทือนน้อยมาก จึงไม่กระทบโครงสร้างเดิม หรือพื้นที่ข้างเคียง ไม่ต้องขนดินทิ้ง ตอกถึงชั้นดินดานได้ ด้วยเสาเข็มคุณภาพมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กแบบแรงเหวี่ยง มอก.397-2562 และมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กอัดแรงหล่อสำเร็จ มอก.396-2549 การผลิตที่ใช้เทคโนโลยีที่ทันสมัย จากประเทศเยอรมัน เสาเข็มสามารถทำงานในที่แคบได้ หน้างานสะอาด ไม่มีดินโคลน ทดสอบการรับน้ำหนักโดยวิธี Dynamic Load Test ด้วยคุณภาพและการบริการที่ได้มาตรฐาน เสาเข็มเราจึงเป็นที่นิยมในงานต่อเติม

รายการเสาเข็มภูมิสยาม

(การรับน้ำหนักขึ้นอยู่กับสภาพชั้นดินในแต่ละพื้นที่)

สอบถามเพิ่มเติมได้ 24ชม. ทุกวันค่ะ
☎️ 082-790-1447
☎️ 082-790-1448
☎️ 082-790-1449
☎️ 091-9478-945
☎️ 091-8954-269
☎️ 091-8989-561
📲 https://lin.ee/hum1ua2
📥 https://m.me/bhumisiam

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันเสาร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ถาม-ตอบชวนสนุก” กันนะครับ

โดยที่ในวันนี้ประเด็นที่ผมได้เลือกนำเอามาตั้งเป็นคำถามประจำสัปดาห์นั้นจะมีความเกี่ยวข้องกันกับเรื่อง ฝากคำถาม-เราจะมาตอบให้ ที่ผมได้ทำการโพสต์ถึงในสัปดาห์ที่ผ่านมาและก็เหมือนเช่นเคยผมคงจะต้องออกตัวอีกครั้งหนึ่งว่า คำถามประจำสัปดาห์นี้สุดแสนจะง่ายมากๆๆๆๆๆๆๆๆๆ โดยที่โจทย์ในวันนี้ก็คือ

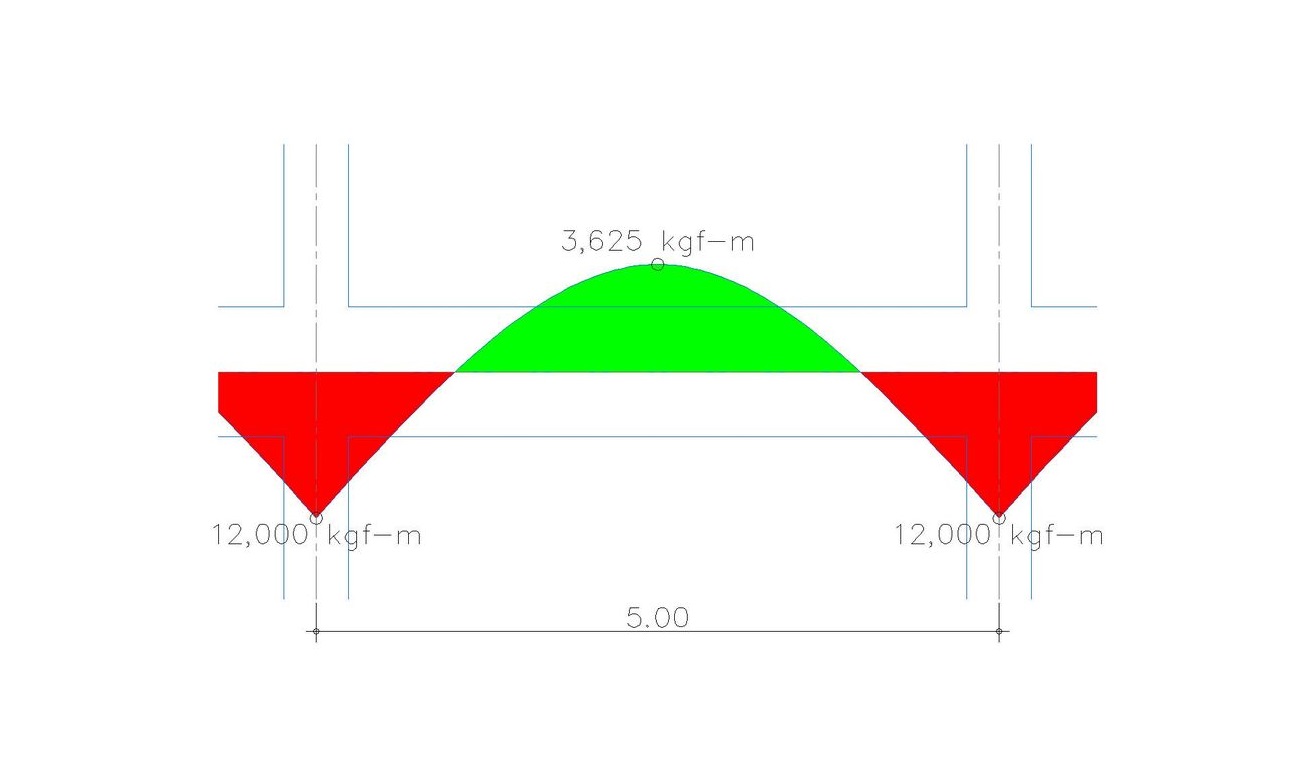

ผมขอสมมติว่าในรูปเป็นผลจากการวิเคราะห์โครงสร้างคาน คสล ซึ่งเป็นกรณีของ น้ำหนักบรรทุกเพิ่มค่า หรือ FACTORED LOAD ซึ่งก็จะมี ค่าโมเมนต์ดัดแบบบวกสูงสุด หรือ MAXIMUM POSITIVE MOMENT เท่ากับ 3625 กก-ซม และมี ค่าโมเมนต์ดัดแบบลบสูงสุด หรือ MAXIMUM NEGATIVE MOMENT เท่ากับ 12000 กก-ซม โดยที่คานนั้นมีความยาวของช่วงเสาเท่ากับ 5.00 เมตร เสาทั้งหมดนั้นมีขนาดของความกว้างและลึกเท่ากับ 250x250 มม และคานนั้นมีขนาดของความกว้างและลึกเท่ากับ 250x500 มม และมี ค่าความลึกประสิทธิผล หรือ EFFECTIVE DEPTH เท่ากับ 450 มม คำถามในวันนี้ก็คือ หากผมกำหนดว่า มาตรฐานในงานก่อสร้างในโครงการแห่งนี้ค่อนข้างที่จะดี มีการควบคุมงานโดยวิศวกรในทุกๆ ขั้นตอนของการก่อสร้าง หากเพื่อนๆ มีความต้องการที่จะทำการออกแบบโครงสร้างคาน คสล นี้ตาม CODE ของ ACI ผมอยากจะขอเชิญชวนให้เพื่อนๆ ทุกๆ คนได้ช่วยกันคำนวณหาว่าขนาดของ ค่าโมเมนต์ดัดแบบลบที่จะนำมาใช้เพื่อการออกแบบ หรือ DESIGN NEGATIVE MOMENT ของคานๆ นี้จะมีค่าเท่ากับเท่าใดครับ ?

ทั้งนี้เพื่อนๆ ยังสามารถที่จะให้เหตุผลต่างๆ หรือ อาจจะทำการสเก็ตช์ภาพประกอบคำตอบเพื่อใช้อธิบายเพิ่มเติมได้ แล้วยังไงวันพรุ่งนี้ผมจะขออนุญาตมาทำการเฉลยคำถามข้อนี้ให้แก่เพื่อนๆ ทุกคนได้รับทราบพร้อมๆ กันนะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันเสาร์
#ถามตอบชวนสนุก
#ปัญหาการคำนวณหาค่าโมเมนต์ดัดออกแบบเพื่อนำมาใช้ในการออกแบบโครงสร้างคานคอนกรีตเสริมเหล็ก
ADMIN JAMES DEAN

คำตอบ

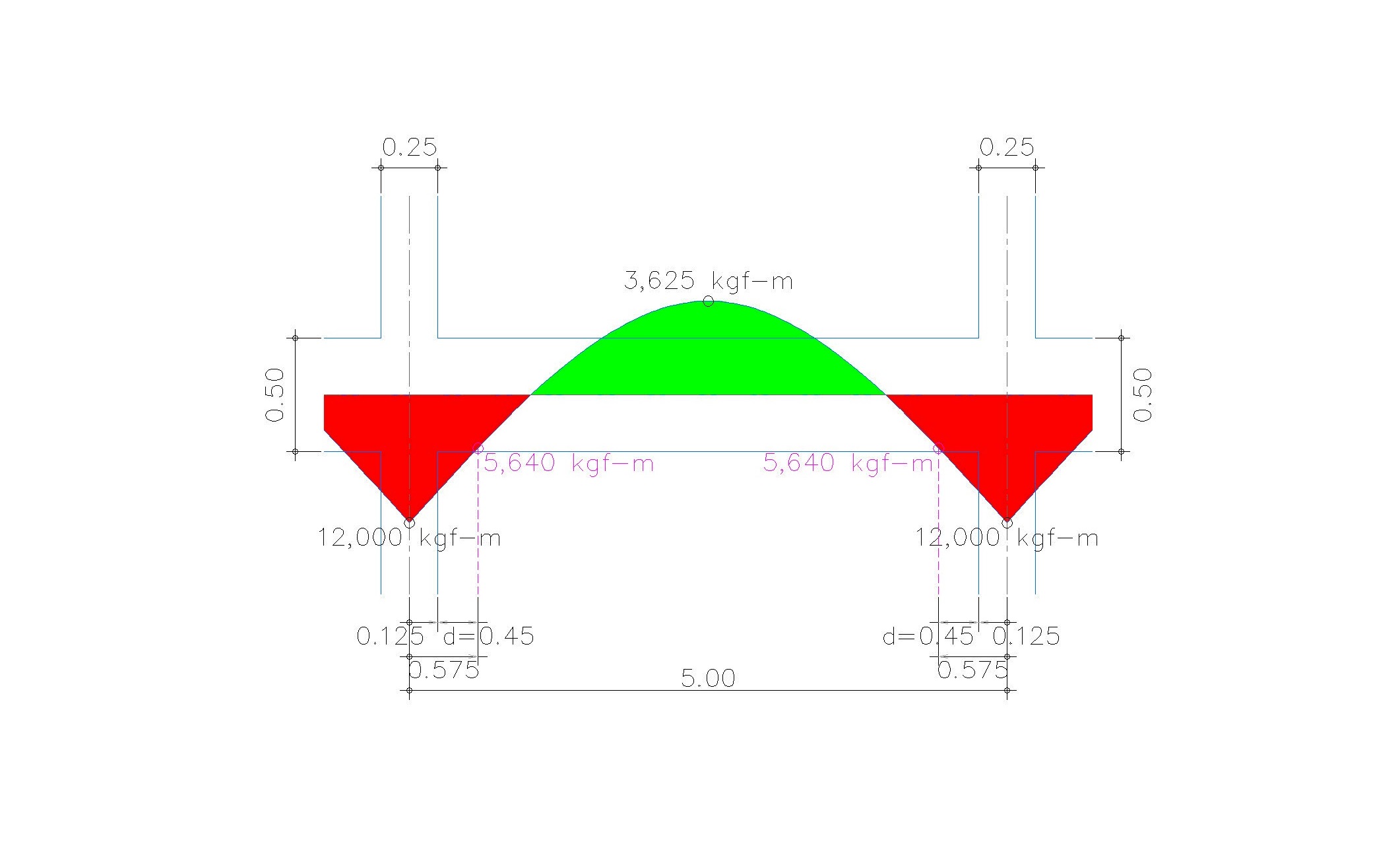

ขั้นตอนแรกเลยก็คือ เมื่อมีการกำหนดเงื่อนไขของการก่อสร้างมาว่า มาตรฐานในงานก่อสร้างในโครงการแห่งนี้ค่อนข้างที่จะดี มีการควบคุมงานโดยวิศวกรในทุกๆ ขั้นตอนของการก่อสร้าง เราจึงไม่ต้องมีความกังวลใดๆ ว่าจะมีการละเลยรายละเอียดใดรายละเอียดหนึ่งของงานวิศวกรรมโครงสร้าง ดังนั้นเราก็จะทำการออกแบบโครงสร้างคาน คสล ให้เป็นไปจามข้อกำหนดของ ACI CODE ได้เลย ซึ่งเราสามารถที่จะทำการคำนวณหาค่าโมเมนต์ดัดแบบลบที่จะนำมาใช้เพื่อการออกแบบได้ที่หน้าตัดวิกฤติของคานนั่นก็คือ ที่ระยะ d ห่างออกมาจากหน้าเสา ดังนั้นระยะนี้ก็จะมีค่าเท่ากับ
L’ = C / 2 + d
L’ = 0.25 / 2 + 0.45
L’ = 0.125 + 0.45
L’ = 0.575 M

ขั้นตอนต่อมก็คือ ทำการคำนวณหา ค่าน้ำหนักบรรทุกแบบแผ่เทียบเท่า หรือ EQUIVALENT DISTRIBUTED LOAD ของคานออกมาโดยอาศัยหลักการของ ค่าโมเมนต์สถิต หรือ STATIC MOMENT ซึ่งก็จะมีค่าเท่ากับ
W × L^(2) / 8 = Mpos + ABS.AVE( Mneg,left + Mneg,right )
W × 5.00^(2) / 8 = 3625 + ( 12000 + 12000 ) / 2
W × 25 / 8 = 3625 + 12000
W × 25 / 8 = 15625
W = 8 / 25 × 15625
W = 5000 KGF/M

จากนั้นเราก็อาศัยหลักการของโครงสร้างคานช่วงเดียว หรือ SIMPLE BEAM มาใช้เพื่อทำการวิเคราะห์โครงสร้างว่า ค่าโมเมนต์ที่จะเกิดการลดลงมาจากปลายคานจะมีค่าเท่ากับเท่าใด
M’ = P × L’ – W × L’^(2) / 2
M’ = ( 5000 × 5 / 2 ) × 0.575 – 5000 × 0.575^(2) / 2
M’ = 6360 KGF-M

สุดท้ายเราก็เพียงแค่นำเอาค่า M’ นี้ไปลดค่าโมเมนต์ดัดแบบลบสูงสุดก็จะได้คำตอบออกมาเป็นค่าโมเมนต์ดัดแบบลบที่จะนำมาใช้เพื่อการออกแบบซึ่งก็จะมีค่าเท่ากับ
Mneg,design = Mneg – M’
Mneg,design = 12000 – 6360
Mneg,design = 5640 KGF-M

ดังนั้นคำตอบสำหรับคำถามในข้อๆ นี้ซึ่งก็คือ ค่าโมเมนต์ดัดแบบลบที่จะนำมาใช้เพื่อการออกแบบ ซึ่งมีการคำนวณออกมาจากหน้าตัดวิกฤติตามที่ CODE ได้ระบุนั้นก็จะมีค่าเท่ากับ 5640 KGF-M นั่นเองครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันอาทิตย์
#ถามตอบชวนสนุก
#ตอบปัญหาการคำนวณหาค่าโมเมนต์ดัดออกแบบเพื่อนำมาใช้ในการออกแบบโครงสร้างคานคอนกรีตเสริมเหล็ก
ADMIN JAMES DEAN
